组合形状¶
影片代码
import manimgx as m
class CombiningShapes(m.Scene):
def construct(self) -> None:
def pair() -> m.VGroup:
return m.VGroup(
m.Circle(radius=0.9).shift(0.45 * m.LEFT),
m.Square(side_length=1.6).shift(0.45 * m.RIGHT),
)
made = m.VGroup()
names = ["Union", "Intersection", "Difference", "Exclusion"]
for kind, name in zip(
[m.Union, m.Intersection, m.Difference, m.Exclusion], names, strict=True
):
a, b = pair()
shape = kind(a, b, color=m.BLUE, fill_opacity=0.7)
outline = m.VGroup(a, b).set_stroke(m.GREY_B, width=2)
label = m.Text(name, font="monospace", font_size=26).next_to(
outline, m.DOWN, buff=0.4
)
made.add(m.VGroup(outline, shape, label))
made.arrange(buff=0.6)
self.play(m.LaggedStart(*[m.Create(cell[0]) for cell in made], lag_ratio=0.15))
self.play(m.LaggedStart(*[m.FadeIn(cell[1:]) for cell in made], lag_ratio=0.15))
self.wait()
两个形状重叠时形成三个区域：仅第一个形状所在的区域、仅第二个形状所在的区域，以及两者共同所在的区域。这些类中的每一个都从其中某些区域创建一条新路径，并按你指定的方式设置样式：原始形状保持不变。cutout（挖切）在形状中挖出孔洞，而 convex hull（凸包）如同一条带子般将点包裹起来。

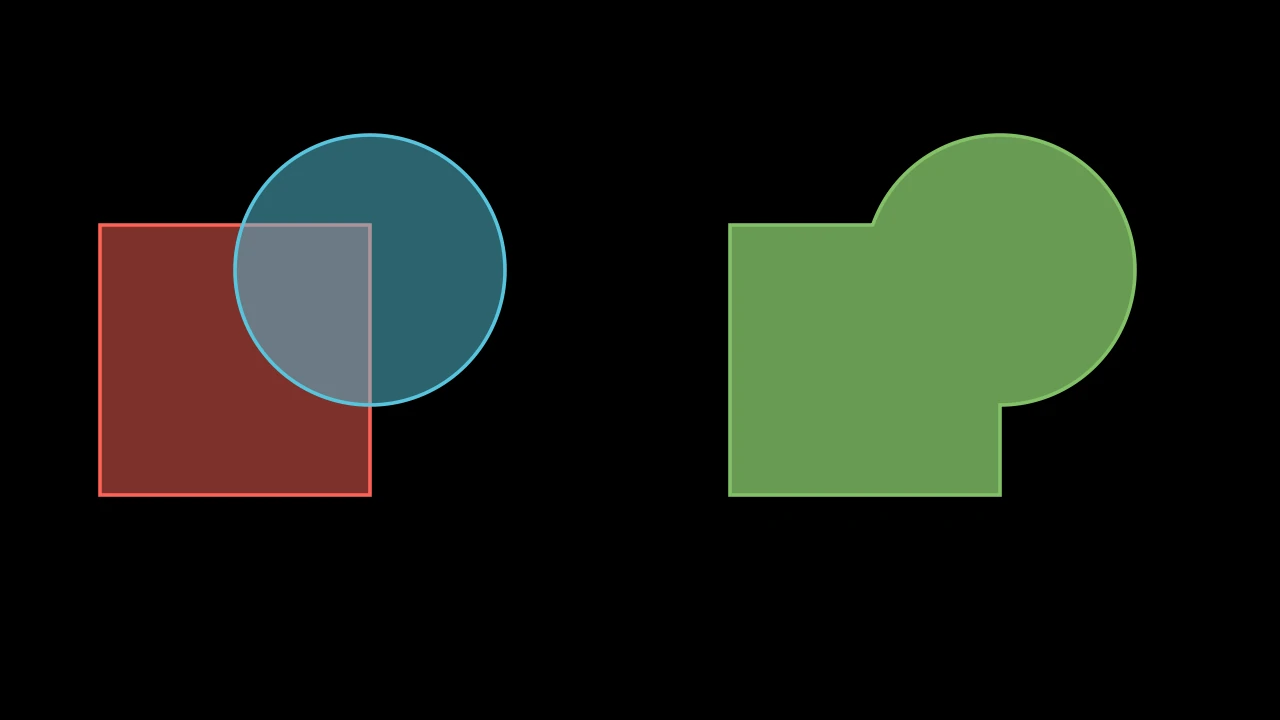

代码
import manimgx as m
class UnionExample(m.Scene):
def construct(self) -> None:
square = m.Square(3, color=m.RED, fill_opacity=0.5).shift(4.5 * m.LEFT)
circle = m.Circle(1.5, color=m.BLUE, fill_opacity=0.5)
circle.shift(3 * m.LEFT + m.UP)
union = m.Union(square, circle, color=m.GREEN, fill_opacity=0.8)
self.add(square, circle, union.shift(7 * m.RIGHT))
形状的并集：任一形状所覆盖的区域，作为新路径；未加样式时为白色。
由各形状自身路径（而非其子对象的）求得，每个为其填充所覆盖的区域，在屏幕平面内： 其 z 坐标被丢弃。形状保持原样。
*vmobjects形状：至少两个。
color填充与描边共用的颜色（默认白色）；None 表示该类的默认值。
fill_color填充的颜色；未给出时为
color。多个颜色沿sheen_direction构成渐变。fill_opacity填充的不透明度，取值从 0 到 1（默认 0：无填充）。
stroke_color描边的颜色；未给出时为
color。多个颜色构成渐变。stroke_opacity描边的不透明度，取值从 0 到 1（默认 1）。
stroke_width描边的宽度，以场景单位的百分之一计（默认 4；0：无描边）。
background_stroke_color绘制于填充之后的轮廓颜色（默认黑色）。
background_stroke_opacity轮廓的不透明度，取值从 0 到 1（默认 1）。
background_stroke_width轮廓的宽度，以场景单位的百分之一计（默认 0：无）。
sheen_factor颜色朝
sheen_direction变亮的程度，取值从 -1 到 1（默认 0）； 负值变暗。sheen_direction颜色变亮的方向（默认
UL）。joint_type描边在路径转折处的连接方式：圆角、斜切或斜接，按二维场景的绘制方式 （参见 LineJointType；默认 AUTO：斜接）。
cap_style描边在其显示的每一端的端点样式（开放路径的端点、虚线的端点）：圆头、平头 或方头，按二维场景的绘制方式（参见 CapStyleType；默认 AUTO：平头）。
shade_in_3d三维场景的光是否对该 mobject 着色。
material其表面在三维场景中如何反射场景的光（参见 Material）；None：Manim 的着色（默认）。
namemobject 的名称；未给出时为其类名。
z_index其在绘制顺序中的位置：索引较高者绘制于较低者之上 （默认 0）。
targetMoveToTarget将 mobject 移动至的状态。
还接受 样式关键字。
源码
manimgx\mobjects\shapes.py

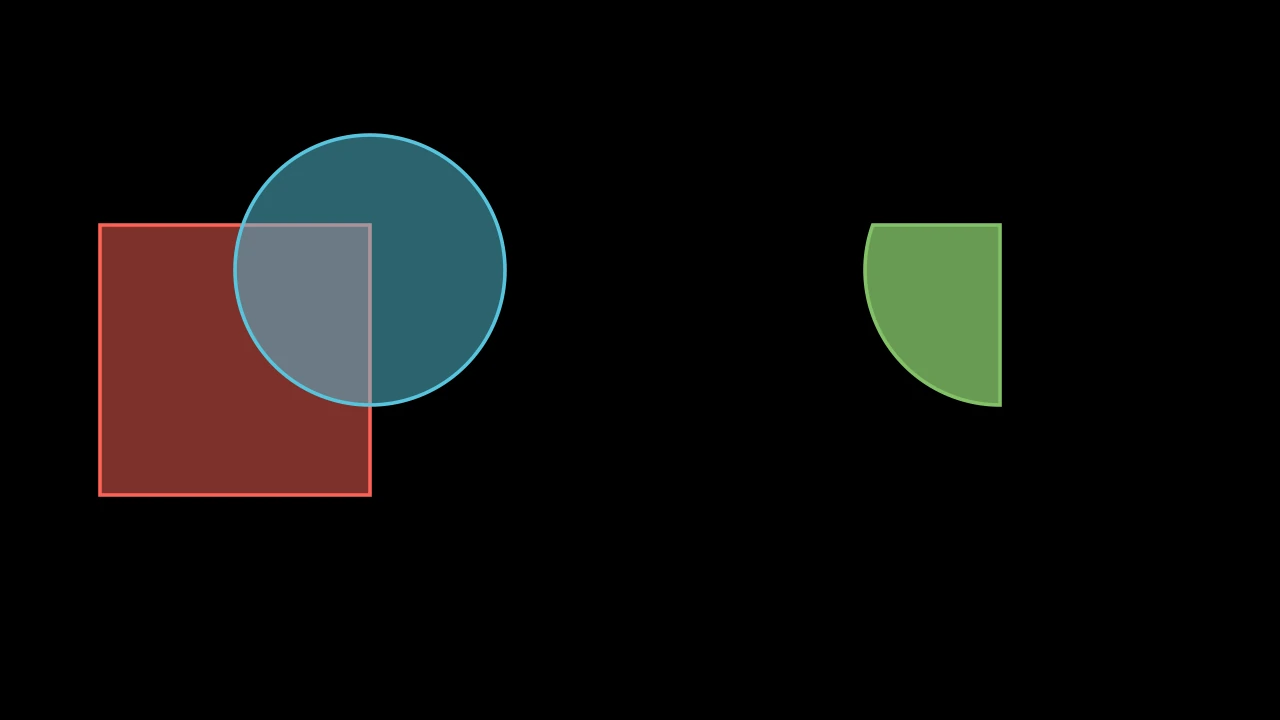

代码
import manimgx as m
class IntersectionExample(m.Scene):
def construct(self) -> None:
square = m.Square(3, color=m.RED, fill_opacity=0.5).shift(4.5 * m.LEFT)
circle = m.Circle(1.5, color=m.BLUE, fill_opacity=0.5)
circle.shift(3 * m.LEFT + m.UP)
common = m.Intersection(square, circle, color=m.GREEN, fill_opacity=0.8)
self.add(square, circle, common.shift(7 * m.RIGHT))
形状的交集：所有形状共同覆盖的区域，作为新路径；未加样式时为白色。
由各形状自身路径（而非其子对象的）求得，每个为其填充所覆盖的区域，在屏幕平面内： 其 z 坐标被丢弃。形状保持原样。
*vmobjects形状：至少两个。
color填充与描边共用的颜色（默认白色）；None 表示该类的默认值。
fill_color填充的颜色；未给出时为
color。多个颜色沿sheen_direction构成渐变。fill_opacity填充的不透明度，取值从 0 到 1（默认 0：无填充）。
stroke_color描边的颜色；未给出时为
color。多个颜色构成渐变。stroke_opacity描边的不透明度，取值从 0 到 1（默认 1）。
stroke_width描边的宽度，以场景单位的百分之一计（默认 4；0：无描边）。
background_stroke_color绘制于填充之后的轮廓颜色（默认黑色）。
background_stroke_opacity轮廓的不透明度，取值从 0 到 1（默认 1）。
background_stroke_width轮廓的宽度，以场景单位的百分之一计（默认 0：无）。
sheen_factor颜色朝
sheen_direction变亮的程度，取值从 -1 到 1（默认 0）； 负值变暗。sheen_direction颜色变亮的方向（默认
UL）。joint_type描边在路径转折处的连接方式：圆角、斜切或斜接，按二维场景的绘制方式 （参见 LineJointType；默认 AUTO：斜接）。
cap_style描边在其显示的每一端的端点样式（开放路径的端点、虚线的端点）：圆头、平头 或方头，按二维场景的绘制方式（参见 CapStyleType；默认 AUTO：平头）。
shade_in_3d三维场景的光是否对该 mobject 着色。
material其表面在三维场景中如何反射场景的光（参见 Material）；None：Manim 的着色（默认）。
namemobject 的名称；未给出时为其类名。
z_index其在绘制顺序中的位置：索引较高者绘制于较低者之上 （默认 0）。
targetMoveToTarget将 mobject 移动至的状态。
还接受 样式关键字。
源码
manimgx\mobjects\shapes.py

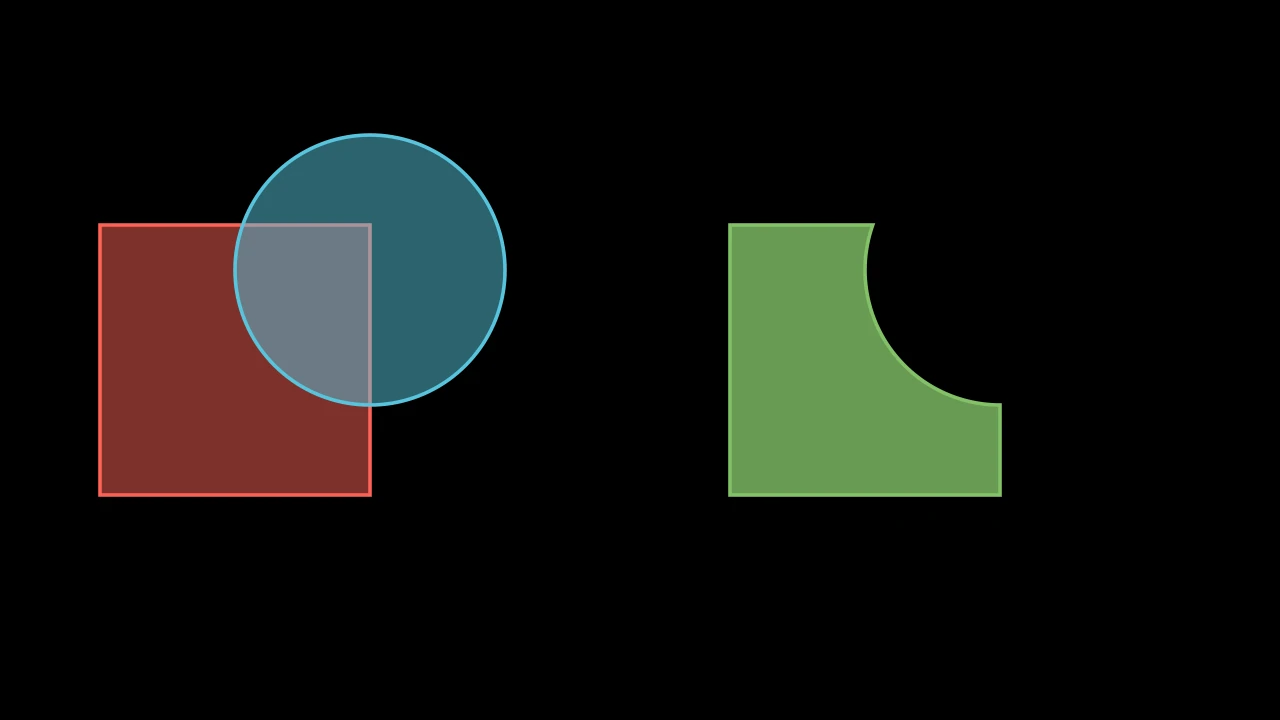

代码
import manimgx as m
class DifferenceExample(m.Scene):
def construct(self) -> None:
square = m.Square(3, color=m.RED, fill_opacity=0.5).shift(4.5 * m.LEFT)
circle = m.Circle(1.5, color=m.BLUE, fill_opacity=0.5)
circle.shift(3 * m.LEFT + m.UP)
cut = m.Difference(square, circle, color=m.GREEN, fill_opacity=0.8)
self.add(square, circle, cut.shift(7 * m.RIGHT))
两形状的差：第一个覆盖而第二个不覆盖的区域，作为新路径；未加样式时为白色。
由各形状自身路径（而非其子对象的）求得，每个为其填充所覆盖的区域，在屏幕平面内： 其 z 坐标被丢弃。形状保持原样。
subject要取其一部分的形状。
clip其区域被排除的形状。
color填充与描边共用的颜色（默认白色）；None 表示该类的默认值。
fill_color填充的颜色；未给出时为
color。多个颜色沿sheen_direction构成渐变。fill_opacity填充的不透明度，取值从 0 到 1（默认 0：无填充）。
stroke_color描边的颜色；未给出时为
color。多个颜色构成渐变。stroke_opacity描边的不透明度，取值从 0 到 1（默认 1）。
stroke_width描边的宽度，以场景单位的百分之一计（默认 4；0：无描边）。
background_stroke_color绘制于填充之后的轮廓颜色（默认黑色）。
background_stroke_opacity轮廓的不透明度，取值从 0 到 1（默认 1）。
background_stroke_width轮廓的宽度，以场景单位的百分之一计（默认 0：无）。
sheen_factor颜色朝
sheen_direction变亮的程度，取值从 -1 到 1（默认 0）； 负值变暗。sheen_direction颜色变亮的方向（默认
UL）。joint_type描边在路径转折处的连接方式：圆角、斜切或斜接，按二维场景的绘制方式 （参见 LineJointType；默认 AUTO：斜接）。
cap_style描边在其显示的每一端的端点样式（开放路径的端点、虚线的端点）：圆头、平头 或方头，按二维场景的绘制方式（参见 CapStyleType；默认 AUTO：平头）。
shade_in_3d三维场景的光是否对该 mobject 着色。
material其表面在三维场景中如何反射场景的光（参见 Material）；None：Manim 的着色（默认）。
namemobject 的名称；未给出时为其类名。
z_index其在绘制顺序中的位置：索引较高者绘制于较低者之上 （默认 0）。
targetMoveToTarget将 mobject 移动至的状态。
还接受 样式关键字。
源码
manimgx\mobjects\shapes.py

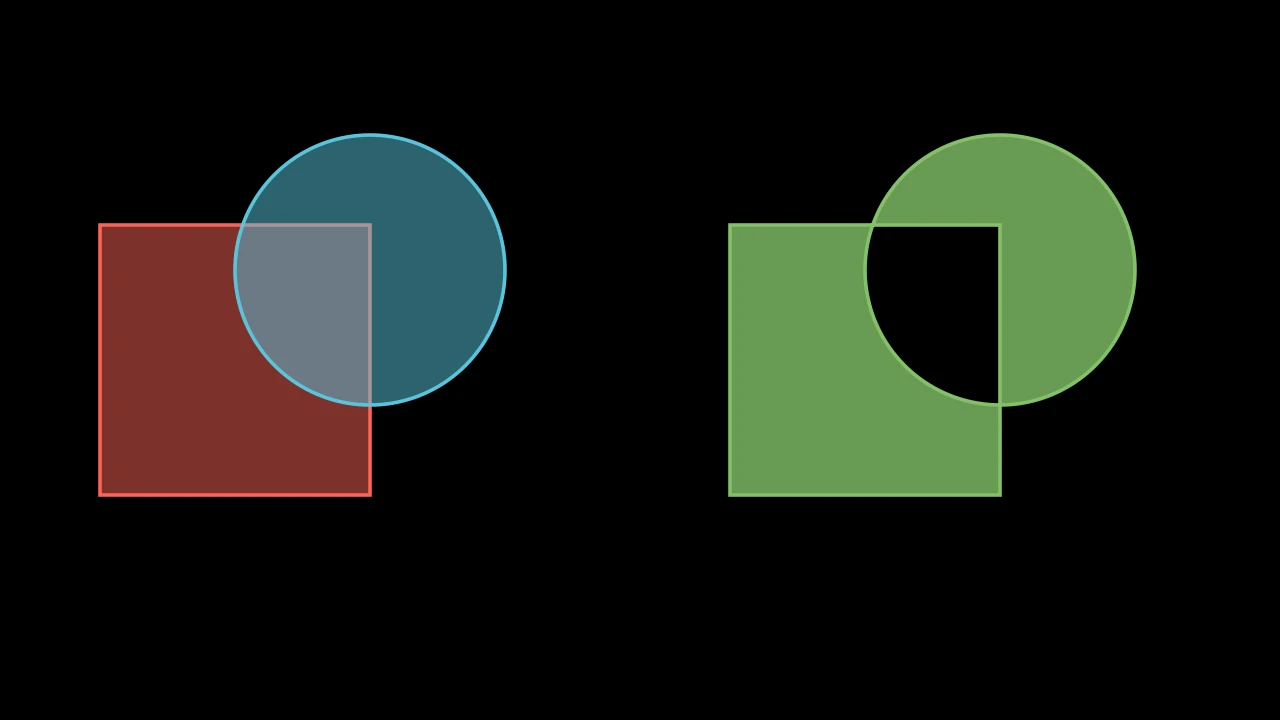

代码
import manimgx as m
class ExclusionExample(m.Scene):
def construct(self) -> None:
square = m.Square(3, color=m.RED, fill_opacity=0.5).shift(4.5 * m.LEFT)
circle = m.Circle(1.5, color=m.BLUE, fill_opacity=0.5)
circle.shift(3 * m.LEFT + m.UP)
either = m.Exclusion(square, circle, color=m.GREEN, fill_opacity=0.8)
self.add(square, circle, either.shift(7 * m.RIGHT))
两形状的异或：恰一者覆盖而非两者都覆盖的区域，作为新路径；未加样式时为白色。
由各形状自身路径（而非其子对象的）求得，每个为其填充所覆盖的区域，在屏幕平面内： 其 z 坐标被丢弃。形状保持原样。
subject第一个形状。
clip第二个形状。
color填充与描边共用的颜色（默认白色）；None 表示该类的默认值。
fill_color填充的颜色；未给出时为
color。多个颜色沿sheen_direction构成渐变。fill_opacity填充的不透明度，取值从 0 到 1（默认 0：无填充）。
stroke_color描边的颜色；未给出时为
color。多个颜色构成渐变。stroke_opacity描边的不透明度，取值从 0 到 1（默认 1）。
stroke_width描边的宽度，以场景单位的百分之一计（默认 4；0：无描边）。
background_stroke_color绘制于填充之后的轮廓颜色（默认黑色）。
background_stroke_opacity轮廓的不透明度，取值从 0 到 1（默认 1）。
background_stroke_width轮廓的宽度，以场景单位的百分之一计（默认 0：无）。
sheen_factor颜色朝
sheen_direction变亮的程度，取值从 -1 到 1（默认 0）； 负值变暗。sheen_direction颜色变亮的方向（默认
UL）。joint_type描边在路径转折处的连接方式：圆角、斜切或斜接，按二维场景的绘制方式 （参见 LineJointType；默认 AUTO：斜接）。
cap_style描边在其显示的每一端的端点样式（开放路径的端点、虚线的端点）：圆头、平头 或方头，按二维场景的绘制方式（参见 CapStyleType；默认 AUTO：平头）。
shade_in_3d三维场景的光是否对该 mobject 着色。
material其表面在三维场景中如何反射场景的光（参见 Material）；None：Manim 的着色（默认）。
namemobject 的名称；未给出时为其类名。
z_index其在绘制顺序中的位置：索引较高者绘制于较低者之上 （默认 0）。
targetMoveToTarget将 mobject 移动至的状态。
还接受 样式关键字。
源码
manimgx\mobjects\shapes.py

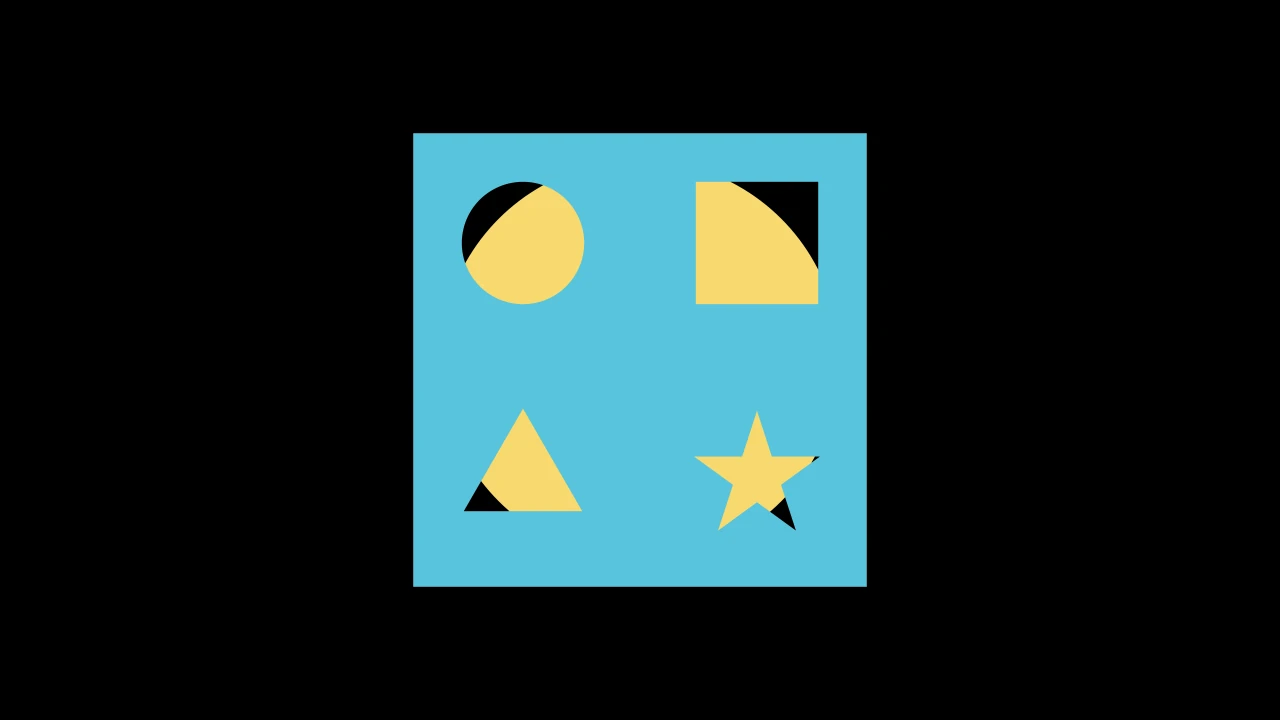

代码
import manimgx as m
class CutoutExample(m.Scene):
def construct(self) -> None:
holes = [
m.Circle(0.7).shift(1.3 * m.UL),
m.Square(1.4).shift(1.3 * m.UR),
m.Triangle(radius=0.8).shift(1.3 * m.DL),
m.Star(outer_radius=0.8).shift(1.3 * m.DR),
]
card = m.Cutout(m.Square(5), *holes, color=m.BLUE, fill_opacity=1)
behind = m.Circle(radius=2.2, color=m.YELLOW, fill_opacity=1)
self.add(behind, card)
带洞的形状：主形状的轮廓，以其他形状的轮廓为洞；未加样式时为白色。
每个洞的路径与主形状反向运行，因此填充将其排除：作为洞给出的形状被原地翻转 为反向运行。仅使用形状自身的路径，而非其子对象的，且切出形状有自己的样式。
main_shape要从中切出洞的形状。
*mobjects洞的形状，位于其中。
color填充与描边共用的颜色（默认白色）；None 表示该类的默认值。
fill_color填充的颜色；未给出时为
color。多个颜色沿sheen_direction构成渐变。fill_opacity填充的不透明度，取值从 0 到 1（默认 0：无填充）。
stroke_color描边的颜色；未给出时为
color。多个颜色构成渐变。stroke_opacity描边的不透明度，取值从 0 到 1（默认 1）。
stroke_width描边的宽度，以场景单位的百分之一计（默认 4；0：无描边）。
background_stroke_color绘制于填充之后的轮廓颜色（默认黑色）。
background_stroke_opacity轮廓的不透明度，取值从 0 到 1（默认 1）。
background_stroke_width轮廓的宽度，以场景单位的百分之一计（默认 0：无）。
sheen_factor颜色朝
sheen_direction变亮的程度，取值从 -1 到 1（默认 0）； 负值变暗。sheen_direction颜色变亮的方向（默认
UL）。joint_type描边在路径转折处的连接方式：圆角、斜切或斜接，按二维场景的绘制方式 （参见 LineJointType；默认 AUTO：斜接）。
cap_style描边在其显示的每一端的端点样式（开放路径的端点、虚线的端点）：圆头、平头 或方头，按二维场景的绘制方式（参见 CapStyleType；默认 AUTO：平头）。
shade_in_3d三维场景的光是否对该 mobject 着色。
material其表面在三维场景中如何反射场景的光（参见 Material）；None：Manim 的着色（默认）。
namemobject 的名称；未给出时为其类名。
z_index其在绘制顺序中的位置：索引较高者绘制于较低者之上 （默认 0）。
targetMoveToTarget将 mobject 移动至的状态。
还接受 样式关键字。
源码
manimgx\mobjects\shapes.py

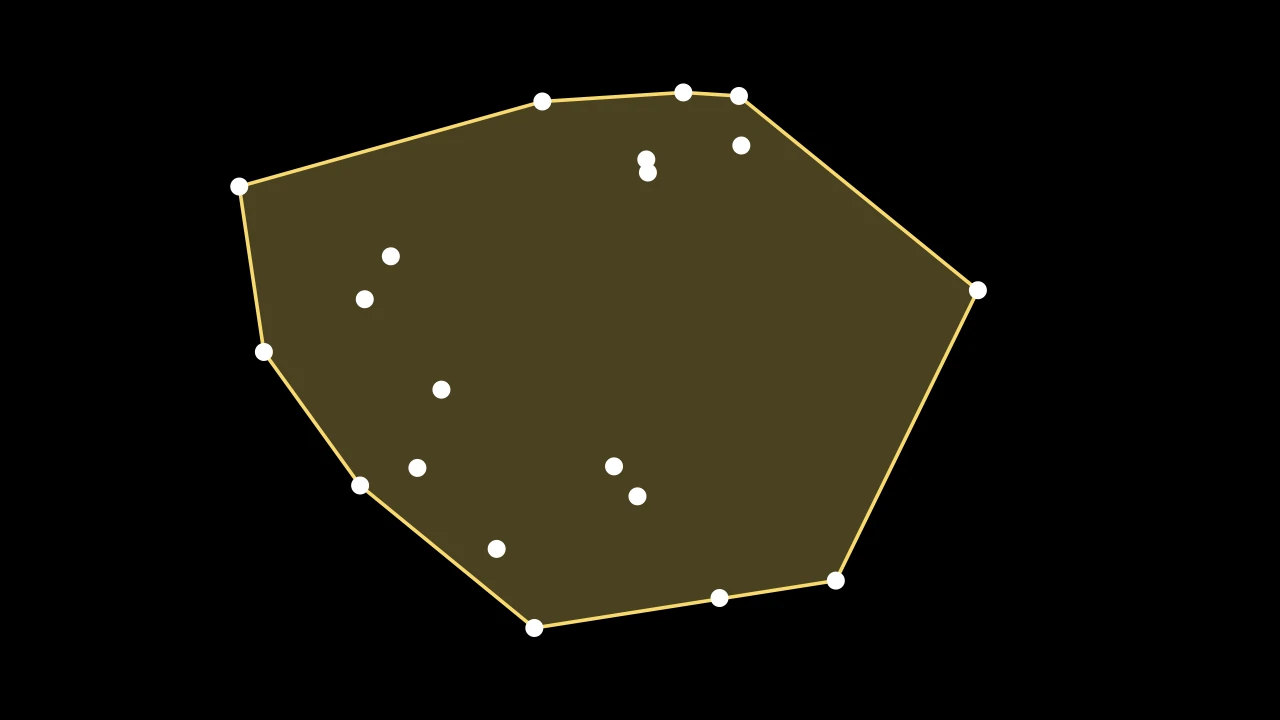

代码
import numpy as np
import manimgx as m
class ConvexHullExample(m.Scene):
def construct(self) -> None:
points = np.random.default_rng(7).uniform(-3, 3, (20, 3)) * [1.5, 1, 0]
hull = m.ConvexHull(*points, color=m.YELLOW, fill_opacity=0.3)
self.add(hull, *(m.Dot(point, radius=0.1) for point in points))
点的凸包：包围所有点的最小凸多边形，其顶点取自其中；未加样式时为蓝色。
在屏幕平面内求解：点的 z 坐标被忽略。
*points点：至少三个，不全部共线。
tolerance点在包外多远仍可不成为其顶点，以场景单位计。
color填充与描边共用的颜色（默认白色）；None 表示该类的默认值。
fill_color填充的颜色；未给出时为
color。多个颜色沿sheen_direction构成渐变。fill_opacity填充的不透明度，取值从 0 到 1（默认 0：无填充）。
stroke_color描边的颜色；未给出时为
color。多个颜色构成渐变。stroke_opacity描边的不透明度，取值从 0 到 1（默认 1）。
stroke_width描边的宽度，以场景单位的百分之一计（默认 4；0：无描边）。
background_stroke_color绘制于填充之后的轮廓颜色（默认黑色）。
background_stroke_opacity轮廓的不透明度，取值从 0 到 1（默认 1）。
background_stroke_width轮廓的宽度，以场景单位的百分之一计（默认 0：无）。
sheen_factor颜色朝
sheen_direction变亮的程度，取值从 -1 到 1（默认 0）； 负值变暗。sheen_direction颜色变亮的方向（默认
UL）。joint_type描边在路径转折处的连接方式：圆角、斜切或斜接，按二维场景的绘制方式 （参见 LineJointType；默认 AUTO：斜接）。
cap_style描边在其显示的每一端的端点样式（开放路径的端点、虚线的端点）：圆头、平头 或方头，按二维场景的绘制方式（参见 CapStyleType；默认 AUTO：平头）。
shade_in_3d三维场景的光是否对该 mobject 着色。
material其表面在三维场景中如何反射场景的光（参见 Material）；None：Manim 的着色（默认）。
namemobject 的名称；未给出时为其类名。
z_index其在绘制顺序中的位置：索引较高者绘制于较低者之上 （默认 0）。
targetMoveToTarget将 mobject 移动至的状态。
还接受 样式关键字。
源码
manimgx\mobjects\shapes.py
